WS2812S-6产品介绍

内置IC灯珠：将传统的驱动IC集成封装到5050RGB灯珠内部，所有线路均以金线代替，不仅节省了空间 减少了焊盘之间的故障率，而且缩短了传输距离 使传输速度 更快 更稳定。。。

       传统的全彩系列产品需要驱动IC 需要RGB灯珠 最主要的是需要大量电容电阻，然后用线路板将一个个电子元器件组合起来，中间经历无数条线路 过孔  沉铜  ，无数个焊盘。。。虽说到客户手上只是小小的一个成品，却是经历了无数道工序才完成的。中间不可避免的有时会存在一些“小瑕疵”也就是一个故障率的问题。  内置IC灯珠的出现***解决了这一传统性的问题。飞跃式的拉近了驱动IC与RGB灯珠之间的距离，***的消除了广大老板  电子工程师们***而又不可避免会发生的问题。

                                                                          WS2812S-6产品特

● 智能反接保护，电源反接不会损坏IC。

● IC控制电路与LED点光源公用一个电源。

● 控制电路与RGB芯片集成在一个5050封装的元器件中，  构成一个完整的外控像素点。

● 内置信号整形电路，任何一个像素点收到信号后经过  波形整形再输出，***线路波形畸变不会累加。

● 内置上电复位和掉电复位电路。

● 每个像素点的三基色颜色可实现256级亮度显示，完成  16777216种颜色的全真色彩显示，扫描频率不低于  400Hz/s。

● 串行级联接口，能通过一根信号线完成数据的接收与  解码。

● 任意两点传传输距离在不超过5米时无需增加任何电 路。

●当刷新速率30帧/秒时，级联数不小于1024点。

●数据发送速度可达800Kbps。

●光的颜色高度一致，性价比高。

                                                                       WS2812S-6产品优势

＄.内置IC灯珠亮度较一般灯珠亮度要高

＄.所有灯珠内RGB三色芯片一致性好

＄.内置驱动IC性能稳定

＄.采用硬胶封装 防挤压损坏

＄.***质量的情况下 产品价格实惠

                                                                          WS2812S-6产品组成

WS2812S是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个5050LED灯珠相同，每
个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内
部振荡器和可编程定电流控制部分，有效***了像素点光的颜色高度一致。
 数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先

 送过来的24bit数据被个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路
整形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素
点采用自动整形转发技术，使得该像素点的级联个数不受

信号传送的限制，仅仅受限信号传输速度要求。
LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，***功率，超长寿命等优点。将控制电
路集成于LED上面，电路变得更加简单，体积小，安装更加简便。

            WS2812S-6尺寸参考

                          LED 特性参数

            WS2812S-6适用范围

主要应用领域
● LED全彩发光字灯串,LED全彩模组， LED全彩软灯
条硬灯条,LED护栏管。
● LED点光源,LED像素屏,LED异形屏，各种电子产品，
电器设备跑马灯。

                 WS2812S-6 注意事项

       1、在使用前请将产品放在65-70 度的烤箱中烘烤24 小时；
       2、从烤箱中拿出来后在2 小时内立即使用完毕；
       3、没有使用完的产品及时放回烤箱中；
       4、换班或晚上休息时贴片完成的过完炉再下班，没有贴片的及时放回烤箱。

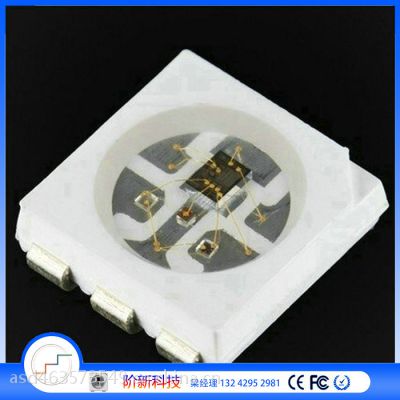

                WS2812S-6实物图片
